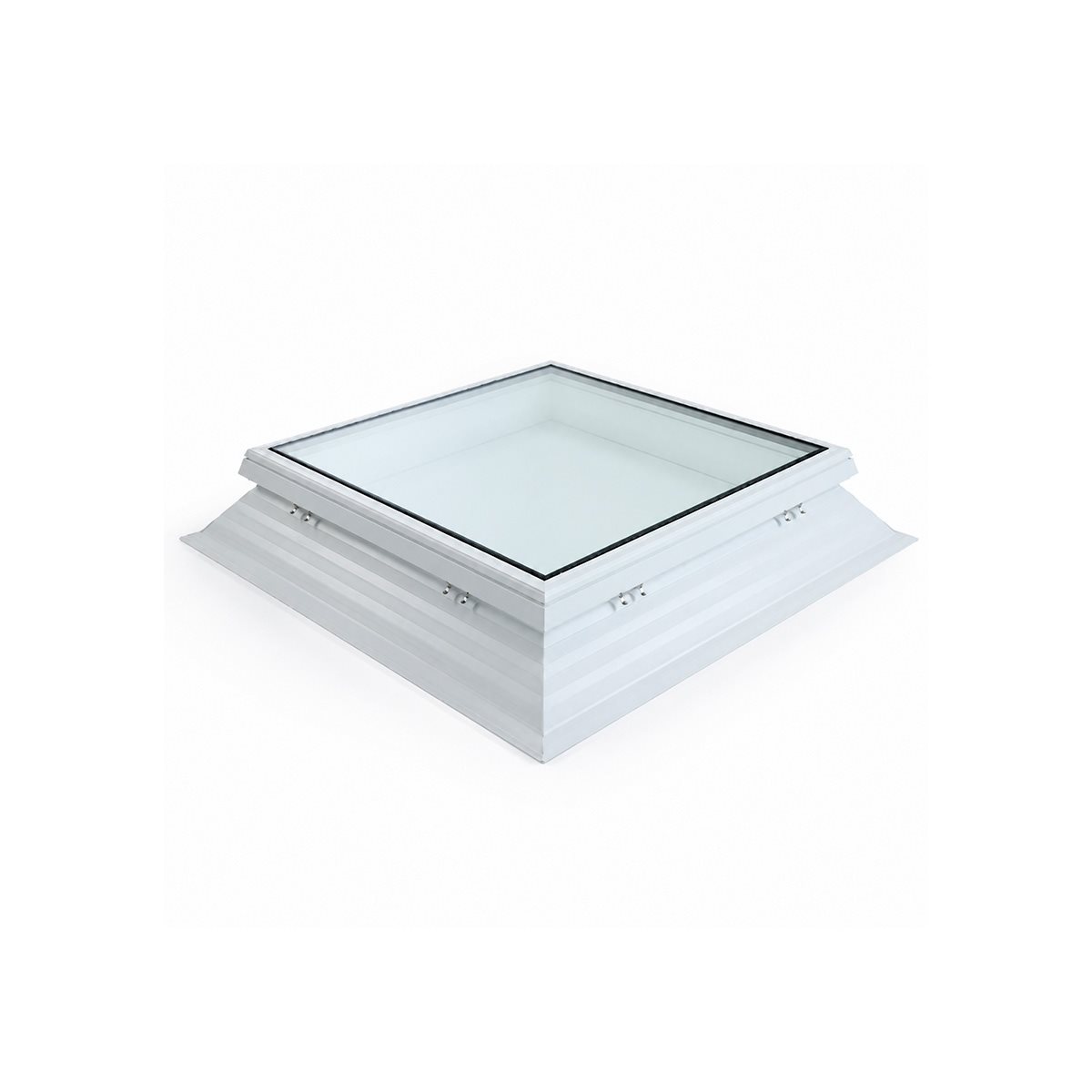

VITRIA fladtagsvindue - 80 x 80 - Fast - PVC 16/20 Kant

Produktbeskrivelse

• PVC opstandskanten 16/20 er til montage på nye tagkonstruktioner. Ovenpå kanterne monteres VITRIA vinduet med klips.

Vitria er et moderne ovenlysvindue designet til flade tage. Det er lavet med klart 2-lags termoglas, som giver god isolering og masser af naturligt lys.

Rammen er i stilren, hvid PVC med høj isoleringsevne og sikre tætningslister, som beskytter mod både træk og vandindtrængning.

Det smarte "flush design" betyder, at glasset flugter pænt med rammen og kun stikker lidt op – det ser flot ud og sørger samtidig for, at regnvand let kan løbe af.

Montagevejledning

Klik her og se PDF montagevejledning. Se også video ved at klikke på det lille ikon ved siden af produktbilledet.

Fordele ved Vitria ovenlysvinduet:

• Velegnet til flade tage med en hældning fra 4° til 25°
• Bedst ved 5° hældning for at minimere snavs og holde glasset klart
• Stilfuldt og diskret design
• Fremragende isolering og tæthed

Perfekt til dig, der ønsker både funktion og æstetik i din tagløsning.

Det flade ovenlysvindue monteres nemt med de medfølgende fjederklemmer i stål, som er kompatible med både PVC-kant og adapterrammen.

Generelle egenskaber ved VITRIA ovenlysvinduet:

• "Flush design" (glaspanelet er højere end PVC-rammen og slutter tæt) for et elegant udtryk og optimal afledning af regnvand
• 2-lags termoglas med optimeret glaskomposition
• God isoleringsværdi Ut* = Ug = 1,1 W/m²K
• Ramme: ekstruderet hvid PVC-profil med gode termiske egenskaber
• Kompatibel: passer til forskellige karme, adapterramme mulig
• Høj luft- og vandtæthed
• Akustiske egenskaber: Rw = 39 dB (-1, -5)
• (størrelser op til maksimalt 1000 × 2000 mm)

Tekniske egenskaber ved Vitria ovenlysvinduet:

• Specifikke egenskaber: Skylux® PVC-ramme
• Mekaniske egenskaber: Slagfast ramme i kvalitets-PVC type Benvic S, hvid
• Densitet iht. ISO 1183: 1450 kg/m³
• Brandklasse iht. EN 13501-1: E

Specifikke egenskaber ved Skylux® glas

• Mekaniske egenskaber – HR++ termoglas
• Glastype – lamineret (inderside) + hærdet (yderside)
• Tykkelse – ca. 32 mm
• Vægt – ca. 36 kg/m²
• Lysgennemgang iht. EN 410 – klar 77 %
• Solfaktor g (ZTA) iht. EN 410 – 0,59
• Lydisolering Rw iht. EN 717-1 – 39 (-1, -5) dB
• Ug-værdi iht. EN 673 – 1,1 W/m²K
• Sikkerhedsglas NBN EN 356 –
  • min. type P2A (44.2)
  • eller type P4A (44.4) ved større størrelser

VITRIA opbygning

	1.	Ramme	Termoglas	PVC	Hvid
				Med tredobbelt blød Coex-tætning
	2.	Tætning		Ydre strukturtætning
	3.	Glas	Ydre rude	Hærdet	Standard 6 mm 8 mm ved større vindue
			Gas	Argon
			Afstandsstykke	16 mm
			Indre rude	Lamineret	44.2 / 44.4
	4.	Tætning		Indvendig strukturtætning
	5.	Monteringssystem		Klips	med envejs indbrudssikre skruer

Herunder ses en snittegning af rammen
