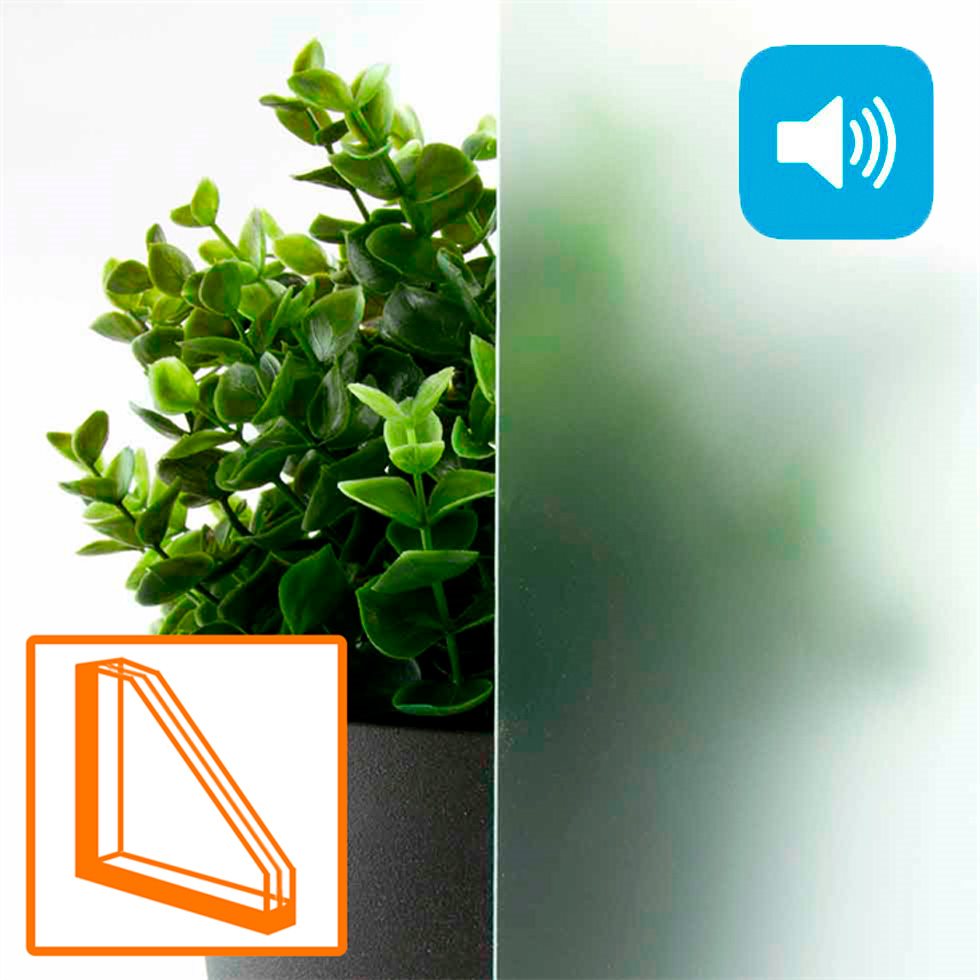

Lyddæmpende 3-lags termorude 41 dB med lamineret glas og satin glas

Produktbeskrivelse

3 lags termoruder er for dem der vil have den bedste isoleringsevne. Med denne rude får du en maximal isolering. Lydrude med dæmpning på 41 dB (ved 12 mm afstandsliste) og en u-værdi på 0,71 W/m²K. Ruden er opbygget med et 6 mm satin glas i yderste lag, 4 mm glas i midten samt et 8,76 mm lamineret lavenergi glas i inderste lag, og i mellemrummet mellem glassene er gasarten argon. Vær opmærksom på, at den vejer ca. 47 kg pr. m2, hvis du sætter den i meget tynde oplukkelige rammer.

Lyddæmpende Lavenergitermoruder er efterhånden blevet en populær termorude, da de har samme u-værdi som lavenergi termoruderne, men kan halvere den støj, der kommer ind i rummet.
Glaslagenes forskellige størrelser gør det sværere for lyden at svinge i takt, hvilket gør det sværere for lyden at passere ruden. Derudover består termoruden af andre lyddæmpende egenskaber i form af fleksibel limning og brugen af dæmpende gasser i mellemrummet mellem ruderne.



Hvilken lyddæmpende termorude skal jeg vælge?

Det er vigtigt at få afklaret hvilken støjkilde der er tale om, før man vælger termoruden. Lyd måles i decibel (dB) og små ændringer i dB kan give en hørbar forskel i hvordan man oplever lydniveaet. Eksempelvis opfattes en 10 dB reducering af en lyd som en halvering af støjen. Er man i gang med et større byggeprojekt er det derfor en god ide, at få tilknyttet en lydingeniør i den tidlige planlægningsfase, så alle specifikke krav til glasset kan imødekommes af vores kvalificerede medarbejdere.

Når man definerer støjkilden bruges lydisolering koefficient Rw. Rw angiver antallet af decibel som glasset dæmper på et gennemsnitlig frekvens værdi inden for 100 og 3150 Hz -båndet. Interglas besidder igennem vores producenter certificering for lydabsorberende glas med en akustisk isolering faktor på mellem 3 dB og 42 dB. Bemærk at alle tykkelser på termoruder ikke er testet.

Når du vælger lyddæmpende lavenergi termoruder fremfor lavenergi termoruder skal du være opmærksom på, at den lyddæmpende rude er noget tungere (5 kg mere pr. m²), og dette kan være en udfordring i meget tynde oplukkelige rammer. Afhængigt af hvilke afstandslister du vælger, vil de dB du lukker ind, også variere.

Opmåling af glas

De mål du skal indtaste, er glassets mål. Det vil sige de mål som du skriver, er de mål som du får glasset leveret på (vi trækker ikke noget fra eller lægger noget til, dine mål). Du kan se på billedet herunder hvordan du skal opmåle bredde, højde og tykkelse. Alle 3 mål er vigtige for at ruden passer til dit vindue.

Afstandslister

Termoruden kan bestilles med følgende afstandslister:

Aluminium er den traditionelle afstandsliste, som er brugt i langt de fleste ruder af ældre dato.
- Den findes i 8, 10, 12, 14, 16, 18, 20, 22 og 24 mm

Chromatech Ultra "varm kant" er et højt isolerende materiale og findes i flere farver: Mørkegrå, lysegrå, hvid, lysebrun og sort.
- Den findes i 8, 10, 12, 14, 16, 18, 20, 22 og 24 mm



Chromatech Ultra er den ultimative 'varme kant' løsning til at sænke U-værdier og består af hård plast og en fin rustfri stålkonstruktion. Derved opnår man en meget lille gennemgang af kulde fra ydersiden af ruden til indersiden, og dette giver en forbedret u-værdi, og du undgår kondens på indersiden af ruden. Dens særlige konstruktion giver afstandslisten usædvanligt gode bøjningsmuligheder, lav varmetab, høj rammestabilitet og U-værdier i den lave ende af skalaen. Den øverste plastoverflade er ekstrem hård og kuldebestandig. Læs mere om afstandslisten her og se certifikat her.

Hvor kan ruden bruges?

- I alle vinduer der er monteret 0,8 m over gulv og op til 8 m over jordoverfladen.
- Termoruden skal være monteret i fals med lister hele vejen rundt.
- Termoruden kan højst være 3,5 m stor og maksimalt 2500 mm på den ene langside. Højde og breddeforhold må max være 1:6 for at overholde garantien på ruderne.
- Mange gamle vinduer er ikke konstrueret efter ovenstående regler, og du kan derfor være nødsaget til at bestille en rude uden garanti. Alternativt skal falsen typisk laves større, så der er plads til rude med tykkere glas.

Konstruktion

Afstanden mellem glassene kan blive ændret således, at termoruden kan passe til en lang række vinduestørrelser. En termorude med et 6 mm lavenergi glas i yderste lag, 4 mm glas i midten samt et 8,76 mm lamineret lavenergi glas og 16 mm argon gas bliver refereret til som 6+16+4+16+8,76.

Garanti

Der er 5 års garanti på termoruden, mod dug, hvis ruderne overholder glasgarantiens bestemmelser for montage og nedenstående tabel for maximale størrelser. Ruderne bliver produceret efter glasgarantiens regler og i henhold til europæiske regler og er CE mærket.

Maksimale mål på termoruden

Det er vigtigt, at målene stemmer overens med de maksimale forhold og størrelser, som er fremvist i tabellen nedenfor, hvis du skal opnå garanti på ruden. Tabellen giver et overblik over de regler og begrænsninger, som de forskellige termorudekombinationer har. Beregningerne i tabellen er baseret på danske vejrforhold (eks. vindtryk), en lodret montering af termoruden, og en installation fra 0-8 meter over jorden. Det er stadig muligt at bestille termoruder som ikke overholder nedenstående skema. Det er fordi, at der er produceret mange vinduer, specielt mellem 1980 og 2010, som ikke overholder reglerne, og som stadig er nødvendige at kunne skifte glas i. Så køber du udover dette skema, er der ikke 5 års garanti mod dug.

Hvordan installerer jeg termoruden?

Det er ikke så besværligt som det lyder, at installere termoruden selv. Der er dog nogle ting, som er vigtige at være opmærksom på, for at kunne sikre, at termoruden forbliver intakt og at de 5 års garanti holder. Se vores videoguide øverst ved produktbilledet samt denne monteringsvejledning for hjælp og vejledning og læs vores trin for trin guide her.

Fremstilling af ruden

Ruden er produceret efter Europæisk standard EN 1279.
Definition af termorude – samling bestående af mindst to glasruder, adskilt af en eller flere afstandslister og hermetisk forseglet langs periferien.

Fig. 32 IGU-strukturdiagram

Samling:

Denne type termorude er beregnet til installation uden permanent forskydningsbelastning i fugemassen beskyttet mod direkte UV-eksponering på kantforsegling.
Ruden har en dobbelt forsegling, inderst en Butyl forsegling og yderst en Polysulfid, Polyurethan – ekstern fugemasse, som ikke må udsættes for direkte UV-stråling.

Tolerancer og nøjagtighed af ruden - Afstandslisten:

Afstandslister med mekanisk bøjede hjørner er samlet langs siderne, højst 4 steder i hvert kammer med maksimalt overfladeareal på 6 m2, og gældende ved rektangulære glas (ikke facon glas). Det synlige af afstandslisten kan have mindre misfarvning og ridser i skæreområdet som skyldes produktionsprocessen. Afstandsforbindelsen må ikke overstige 1 mm på afstand. Afstandslisten er hul og fyldt med tørstof kugler, når ruden vippes, vil man kunne høre tørstoffet bevæge sig inde i profilet. Rethed for afstandslisten i en termorude er +- 4 mm op til en længde på 3,5 m, og 6 mm for længere længder. Afstandsstykkets tilladte afvigelse i forhold til den parallelle lige glaskant (f.eks. i tredobbelte ruder) er 3 mm op til en kantlængde på 2,5 m. Til længere kant længder, er den tilladte afvigelse 6 mm.

Tolerancer og nøjagtighed af ruden - Tykkelse af ruden:

Tykkelsestolerancer på 3 lags Termoruder med Float glas er ± 1,5 mm.
Hvis ruden er opbygget med laminat glas, ornamentglas, støbte glastyper eller brandglas er tolerancen ± 2 mm.

Tolerancer og nøjagtighed af ruden - Dimension og Forskydelse af glas:

Tolerancer over for dimensioner og forskydning af Glassene i termoruder er:
Bredde og Højde ved rude mindre end 2000 mm er ± 2 mm
Bredde og Højde ved rude større end 2000 mm og mindre end 3500 mm er ± 4 mm
Bredde og Højde ved rude større end 3500 mm og mindre end 5000 mm er ± 5 mm

Ud over glasset unøjagtighed kan Fugemassen stikke ud over kantforseglingen.
Da ruderne er maskinelt produceret, kan der i nogle tilfælde kommer fuge ud på glasfladen, dette kan fjernes med barberblads-skraber.
